Golang实现Chip8模拟器

CHIP-8是由 Joseph Weisbecker 编写的解释型语言，使用该语言编写的程序可以在 CHIP-8 虚拟机上运行，因此可以运行一些简单的游戏。本文使用Go语言实现一个简单的CHIP8模拟器，just for fun

前言

博客已经有1年多没有更新了，期间也换了一个好看点的主题，但也没有继续写的动力（太懒了😂）。不过今天开始继续写博客，目前本人已经转Go，因此后续可能会发布一些有关Go的文章

为什么要自己实现一个模拟器？其实一开始是出于好玩，而且之前也学过计算机组成原理、操作系统和编译原理这三门课程，自己也实现过一个基于栈式虚拟机的小型编译器，后来萌生了一个写模拟器的想法。

本人之前打算实现一个简单的NES模拟器，但是由于NES模拟器PPU那块过于复杂，涉及到各种Mirroring和内存映射各种骚操作，因此在实现了CPU和其他一些模块后就放弃了😓。既然难的不行，那么就实现一个简单的CHIP8模拟器吧。

基础知识

在介绍CHIP8模拟器实现之前，让我们来了解下关于CHIP8的知识，更详细的可以从维基百科上查看: https://en.wikipedia.org/wiki/CHIP-8

CPU

对于CHIP8，CPU中应该包含必须的一些基础寄存器，其中包括：

  • 程序计数器 PC，保存下一条指令的地址，16bit
  • 地址寄存器 I，涉及内存操作，12bit
  • 栈指针寄存器 SP，用于在函数调用时保存返回地址，8bit
  • 数据寄存器 V，共有16个，分别命名为 V0~VF。其中 VF 表示的是 进位标志

除此之外，CHIP8还有两个计时器，分别为 DelayTimer 和 SoundTimer。由于这两个计时器在实现过程中可以忽略，因此这里不对两者作过多描述。

操作码

CHIP8一共有35个操作码，每个操作码大端存储且占用2个字节，每一个操作码可以用16进制表示，即得到下面的操作码表，该表改自维基百科

操作码 伪代码 解释
0NNN 目前对于大部分ROMs不使用
00E0 display_clear() 清屏
00EE return 从子程序中返回
1NNN goto NNN 无条件跳转到地址 0xNNN
2NNN *(0xNNN)() 在地址 0xNNN 处调用子程序
3XNN if (Vx == NN) 如果 Vx 等于 0xNN 则跳过下一条指令
4XNN if (Vx != NN) 如果 Vx 不等于 0xNN 则跳过下一条指令
5XY0 if (Vx == Vy) 如果 Vx 等于 Vy 则跳过下一条指令
6XNN Vx = NN 设置 Vx 为 0xNN
7XNN Vx += NN 加 0xNN
8XY0 Vx = Vy 赋值 Vy
8XY1 Vx |= Vy 位或 Vy
8XY2 Vx &= Vy 位与 Vy
8XY3 Vx ^= Vy 位异或 Vy
8XY4 Vx += Vy 加 Vy
8XY5 Vx -= Vy 减 Vy
8XY6 Vx >>= 1 Vx 右移一位
8XY7 Vx = Vy - Vx Vy 减 Vx
8XYE Vx <<= 1 Vx 左移一位
9XY0 if (Vx != Vy) 如果 Vx 不等于 Vy 则跳过下一条指令
ANNN I = NNN 设置地址寄存器 I
BNNN PC = V0 + NNN 设置 PC
CXNN Vx = rand() & NN 设置 Vx 为 [0,255] 的整数随机数
DXYN draw(Vx, Vy, N) 在位置 (Vx,Vy) 绘制一个宽和高分别为8、N像素的精灵
EX9E if (key() == Vx) 如果存储在Vx寄存器的键被按下，则跳过下一条指令
EXA1 if (key() != Vx) 如果存储在Vx寄存器的键未被按下，则跳过下一条指令
FX07 Vx = get_delay() 设置 Vx 为延迟计时器的值
FX0A Vx = get_key() 阻塞所有指令操作并等待，直到一个键被按下并存储到 Vx 中
FX15 delay_timer(Vx) 设置延迟计时器
FX18 sound_timer(Vx) 设置声音计时器
FX1E I += Vx 设置地址寄存器 I
FX29 I = sprite_addr[Vx] 设置地址寄存器 I 为某个字体精灵的起始地址
FX33 set_BCD(Vx) 将 Vx 按照BCD形式存储到连续内存中
FX55 reg_dump(Vx, &I) 从 I 地址开始依次写入 V0-Vx
FX65 reg_load(Vx, &I) 从 I 地址依次读取值到 V0-Vx

内存

CHIP8总共只有4K的内存大小，从下面的内存布局中可以看出，CHIP8解释器本身需要占用 512 字节。
因此对于大部分的ROM加载时一般都是加载到起始地址 0x200 处。

  • 0x000-0x04F 存储字体数据
  • 0xEA0-0xEFF 保留用于调用堆栈、内部使用和其他变量
  • 0xF00-0xFFF 存储用于显示的64*32像素，总共 256 字节
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
+---------------+= 0xFFF (4095) End of Chip-8 RAM
|               |
|               |
|               |
|               |
|               |
| 0x200 to 0xFFF|
|     Chip-8    |
| Program / Data|
|     Space     |
|               |
|               |
|               |
+- - - - - - - -+= 0x600 (1536) Start of ETI 660 Chip-8 programs
|               |
|               |
|               |
+---------------+= 0x200 (512) Start of most Chip-8 programs
| 0x000 to 0x1FF|
| Reserved for  |
|  interpreter  |
+---------------+= 0x000 (0) Start of Chip-8 RAM

显示

CHIP8显示屏宽高为 64x32，每个字节8bit，由于 CHIP8 只有黑白两色，因此可以用1bit表示一个像素，这样可以节省空间。

用于保存显示屏256字节数据位于内存空间 0xF00-0xFFF 处。

CHIP8绘制屏幕使用位运算将发生改变的像素位翻转。

输入

CHIP8键盘使用16个十六进制的按键 0-F，比如下面的这个布局

1
2
3
4
1	2	3	C
4	5	6	D
7	8	9	E
A	0	B	F

在本文实现的Go代码使用了SDL2库，因此在处理按键输入时可以将实际键盘上的按键映射到CHIP8键。比如下面这个布局

1
2
3
4
1   2   3   4
Q   W   E   R
A   S   D   F
Z   X   C   V

Golang实现

前面只是简单的介绍了关于实现CHIP8模拟器的一些基本准则，下面用代码来讲解如何实现CHIP8模拟器

完整代码位于 Github： https://github.com/josexy/gochip8

项目代码结构如下

1
2
3
4
5
6
7
8
9
10
11
12
13
.
├── chip8
│   ├── cpu.go
│   ├── emulator.go
│   ├── keyboard.go
│   ├── mem.go
│   ├── rom.go
│   └── screen.go
├── go.mod
├── go.sum
├── main.go
├── res
│   └── roms

我在实现CHIP8时采用模块化设计，这样的好处是易于管理和定位错误。下面我将从整体到局部讲解各个模块是如何设计的。

main.go

首先让我们来看下main.go中的main函数是怎样的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
package main

import (
	"github.com/josexy/gochip8/chip8"
	"os"
)

func main() {
	if len(os.Args) == 1 {
		os.Exit(0)
	}
	emulator := chip8.NewEmulator(os.Args[1])
	emulator.Start()
}

可以看到，我将主要功能实现放在了chip8包下的 emulator.go 文件中。运行一下：

1
2
3
4
# 编译
go build main.go
# 运行
./main res/roms/UFO

emulator.go

CHIP8模拟器包含以下几个模块CPU、内存、显示屏、处理键盘输入、加载ROM文件。因此我们可以定义这样的一个结构体

1
2
3
4
5
6
7
8
type Emulator struct {
	Rom      *Rom
	CPU      *CPU
	Keyboard *Keyboard
	Screen   *Screen
	Memory   *Memory
	running  bool
}

模拟器的初始化工作由 NewEmulator() 完成，这主要是对Emulator结构体各个字段进行初始化。需要注意的是，在初始化内存之后，需要将ROM文件数据和字体数据加载到对应的内存位置。

通过 Start() 方法开始运行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
func (e *Emulator) start() {
	defer e.Screen.destroy()

	for e.running {
		e.clock()

		for event := sdl.PollEvent(); event != nil; event = sdl.PollEvent() {
			switch event.(type) {
			case *sdl.QuitEvent: // 关闭窗口
				e.running = false
				break
			case *sdl.KeyboardEvent: // 键盘事件
				ke := event.(*sdl.KeyboardEvent)
				if ke.Keysym.Sym == sdl.K_ESCAPE {
					e.running = false
					break
				} else if code, ok := e.Keyboard.GetKey(ke.Keysym.Sym); ok {
					// 按键按下
					if ke.State == sdl.PRESSED {
						e.Keyboard.PressKey(code)
					} else if ke.State == sdl.RELEASED {
						// 按键释放
						e.Keyboard.ReleaseKey(code)
					}
				}
			}
		}
		// 延迟 1000/60 毫秒
		sdl.Delay(1000 / 60)
	}
}

显示屏刷新频率一般是 60Hz，也就是需要延迟 1000/60 毫秒。当然如果你嫌运行慢的话也可以自行修改延迟时间。

CPU单步执行以及是否重绘窗口通过 clock() 方法，每当CPU单步执行，然后根据情况判断是否需要重新绘制显示屏。

1
2
3
4
5
6
7
8
9
func (e *Emulator) clock() {
	e.CPU.Step()

	// 重绘
	if e.CPU.drawAction {
		e.Screen.update()
		e.CPU.drawAction = false
	}
}

screen.go

该模块主要是创建模拟器的窗口和绘制精灵对象，由于显示屏数据保存在内存 0xF00-0xFFF，因此我们在更新时需要通过位运算来翻转某个像素。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
type Screen struct {
	pixels   []byte
	window   *sdl.Window
	renderer *sdl.Renderer
}

func NewScreen(memory *Memory) *Screen {
	s := &Screen{
		// 显示屏数据存储在内存 [0xF00-0xFFF] 区域，即 256 字节
		pixels: memory.mem[0xF00:],
	}
	s.InitScreen() // 使用SDL2库创建窗口
	return s
}

该库主要使用SDL2来渲染窗口，关于重绘部分可以查看完整的代码，这部分比较简单

下面来看一下获取某个像素和翻转像素方法，这涉及到位运算

1
2
3
4
5
6
7
8
9
10
11
func (s *Screen) pixel(x, y int) bool {
	addr := y*WIDTH + x
	// 判断一个字节中对应的某位是是1还是0
	return s.pixels[addr/8]&(1<<(addr%8)) != 0
}

func (s *Screen) flip(x, y int) {
	addr := y*WIDTH + x
	// 将某个字节中某位反转
	s.pixels[addr/8] ^= 1 << (addr % 8)
}

由于CHIP8模拟器的宽为8字节（64像素），高为4字节（32像素），在内存区域 0xF00-0xFFF 是线性存储的，因此对于每个字节，给定一个 pixel=screen(x,y) 像素，假设 x=2,y=1（需要注意的是这里所指的xy并非数学上xy坐标轴，而是按照行列来计算的且从零开始，即行y，列x），则取出的是第 1*64+2=66 个像素，那么该像素位于第 66/8=8 个字节，第 66%8=2 个位置

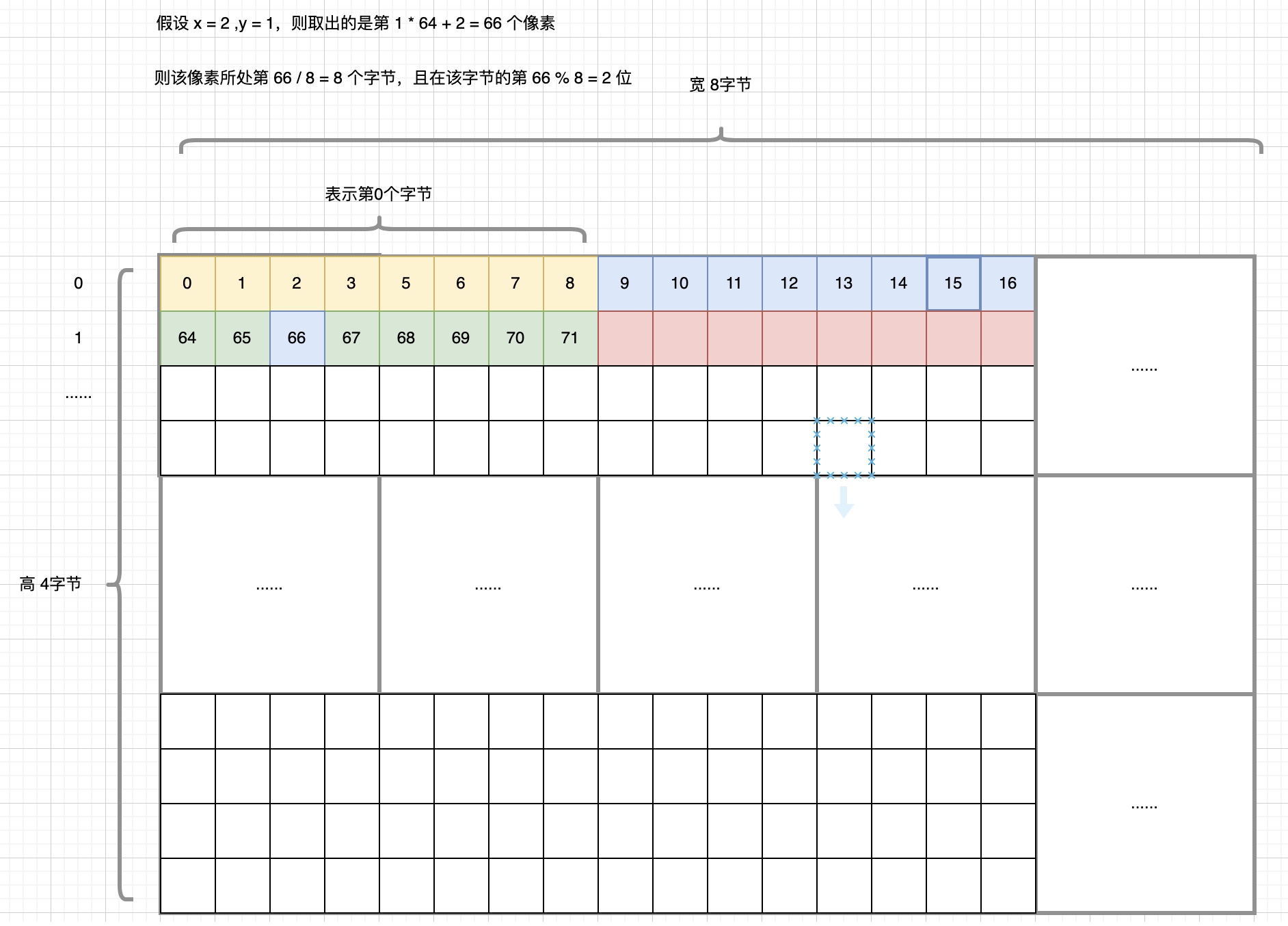

如果还是无法理解上面什么意思，那么可以从下面这张图来理解

mem.go

该模块主要模拟CHIP8的内存，在Go语言中使用切片(Slice)来表示这片大小为4096字节的区域

这个模块比较简单，大家可以自行查看源码。不过有一点需要注意的是CHIP8采用大端存储，因此从内存读取两个字节的操作码时要稍加注意，第一个字节是高位，第二个字节是低位

1
2
3
4
5
6
7
8
9
10
type Memory struct {
	mem []byte
}

func (m *Memory) ReadOpCode(addr Address) Opcode {
	m.checkAddress(addr)
	high := Opcode(m.mem[addr]) // 高位字节
	low := Opcode(m.mem[addr+1]) // 低位字节
	return (high << 8) | low
}

rom.go

在初始化内存之后，除了将字体数据加载到内存，还需要将ROM游戏数据加载到内存 0x200 起始处，下面这段代码很easy

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
type Rom struct {
	data []byte
}

func (r *Rom) load(filename string) error {
	file, err := os.Open(filename)
	if err != nil {
		return err
	}
	defer func() {
		_ = file.Close()
	}()
	r.data, err = ioutil.ReadAll(file)
	if err != nil {
		return err
	}
	return nil
}

keyboard.go

用于处理按键输入的 keyboard.go 模块主要是将CHIP8按键和用户自定义的按键布局映射起来。

1
2
3
4
type Keyboard struct {
	kb []bool // 记录 16个键 0-F 按下和释放情况
	km KeyMap // 按键映射
}

默认按键映射表如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
type KeyMap map[sdl.Keycode]byte

var DefaultKeyMap = KeyMap{
	sdl.K_1: Key1,
	sdl.K_2: Key2,
	sdl.K_3: Key3,
	sdl.K_4: KeyC,
	sdl.K_q: Key4,
	sdl.K_w: Key5,
	sdl.K_e: Key6,
	sdl.K_r: KeyD,
	sdl.K_a: Key7,
	sdl.K_s: Key8,
	sdl.K_d: Key9,
	sdl.K_f: KeyE,
	sdl.K_z: KeyA,
	sdl.K_x: Key0,
	sdl.K_c: KeyB,
	sdl.K_v: KeyF,
}

cpu.go

该模块的主要功能就是模拟CPU单步执行，不过这些执行的指令都是规定好的，我们只需要按照规范去模拟每一个指令即可，对于CHIP8来说不必想得太难

我们首先来看下CPU结构体是如何描述的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
type Address uint16
type Opcode uint16

type external struct {
	screen   *Screen   // 屏幕
	keyboard *Keyboard // 键盘
	mem      *Memory   // 内存
}

type CPU struct {
	external
	PC Address // 程序计数器
	I  Address // 地址寄存器
	SP byte    // 栈指针寄存器
	STACK      []byte // 用于存储 subroutine 返回地址
	V          []byte // 通用寄存器，其中 V[0xF]是进位标志
	delayTimer int
	soundTimer int
	halted     bool // 标志是否挂起CPU执行
	haltedReg  int  // 指定哪一个键需要等待按下
	drawAction bool // 指示 Screen 是否需要重绘
}

CPU单步执行方法是 Step()，该方法代码较长，完整的代码可以在GitHub查看，这里我说下需要注意的点。

首先是大致的执行逻辑

1
2
3
4
5
6
7
8
9
10
11
func (c *CPU) Step() {
	// 是否挂起CPU直到某个键被按下

	// 读取操作码

	// 移动PC

	// 分析操作码执行指令

	// 递减计时器
}

绘制精灵主要实现如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
/*
Draws a sprite at coordinate (VX, VY) that has a width of 8 pixels and a height of N pixels.
Each row of 8 pixels is read as bit-coded starting from memory location I;
I value does not change after the execution of this instruction.

As described above,
VF is set to 1 if any screen pixels are flipped from set to unset when the sprite is drawn,
and to 0 if that does not happen
*/
func (c *CPU) draw(vx, vy, n int) {
	// 如果发生过翻转，则设置VF=1
	c.V[0xF] = 0
	for y := 0; y < n; y++ {
		// 依次从内存中取出一个字节（8像素）
		b := c.mem.Read(c.I + Address(y))
		// 并计算哪一位需要翻转
		for x := 0; x < 8; x++ {
			// 该位是否需要翻转，翻转的目的是产生其他的sprite
			if b&(1<<(7-x)) > 0 {
				nx := (vx + x) % WIDTH
				ny := (vy + y) % HEIGHT
				// 判断该像素是否为1
				if c.screen.pixel(nx, ny) {
					c.V[0xF] = 1
				}
				// 翻转位
				c.screen.flip(nx, ny)
			}
		}
	}
}

  • 由于CPU在单步执行的过程中可能接收按键输入，此时我们需要等待某一个键被按下。在此过程中CPU必须被挂起，直到按键被按下才可以继续执行指令。

  • 调用 subroutine 时，需要将PC压入栈，用于后续返回 subroutine

  • 在进行数值运算时需要注意改变 VF 进位标志

  • 对于操作码 FX29，由于每个字体占用5个字节且位于内存区域 0x00-0x4F 中，且 Vx 保存的是字体的索引(0-F)，因此 Vx*0x5 表示的是对应字体的起始内存地址

  • 对于操作码 DXYN，在起始像素点(x,y)绘制一个宽8像素，高n像素的精灵

1
2
3
4
5
6
7
8
精灵表示：[vx, vy, vx+8, vy+n]
比如字体 "0" 在内存中表示: 0xF0 0x90 0x90 0x90 0xF0
"0"	  Binary  Hex
**** 11110000 0xF0
*  * 10010000 0x90
*  * 10010000 0x90
*  * 10010000 0x90
**** 11110000 0xF0

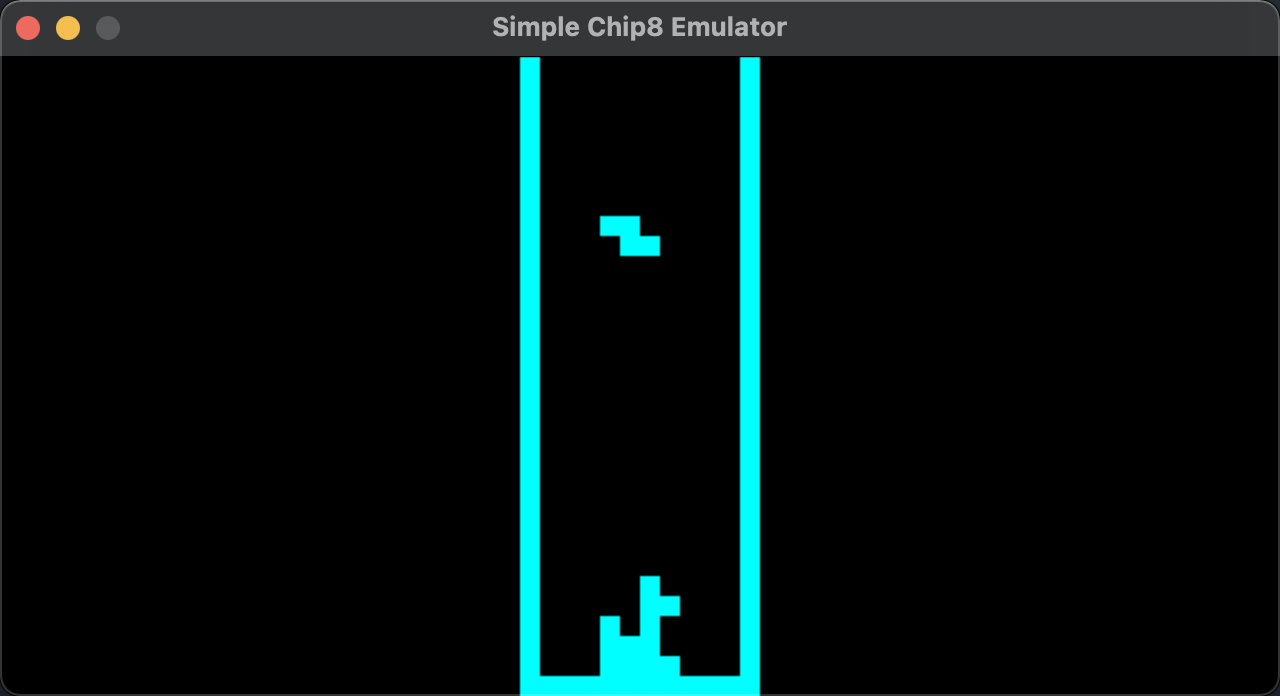

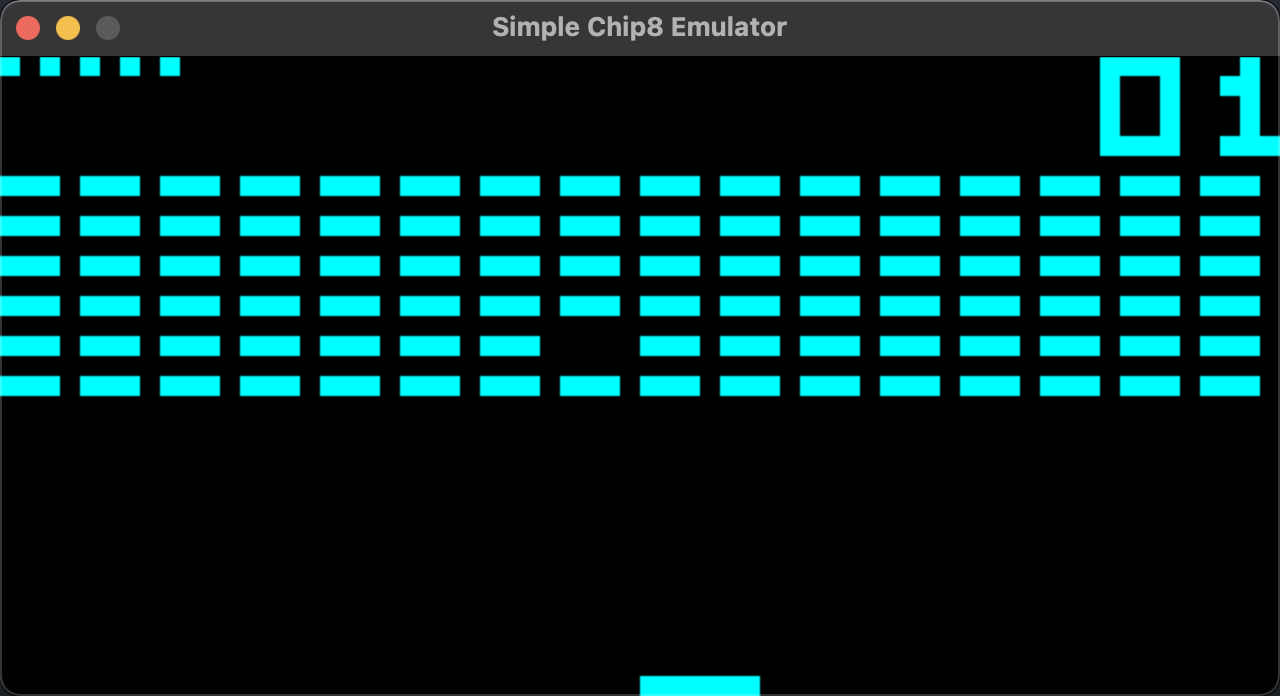

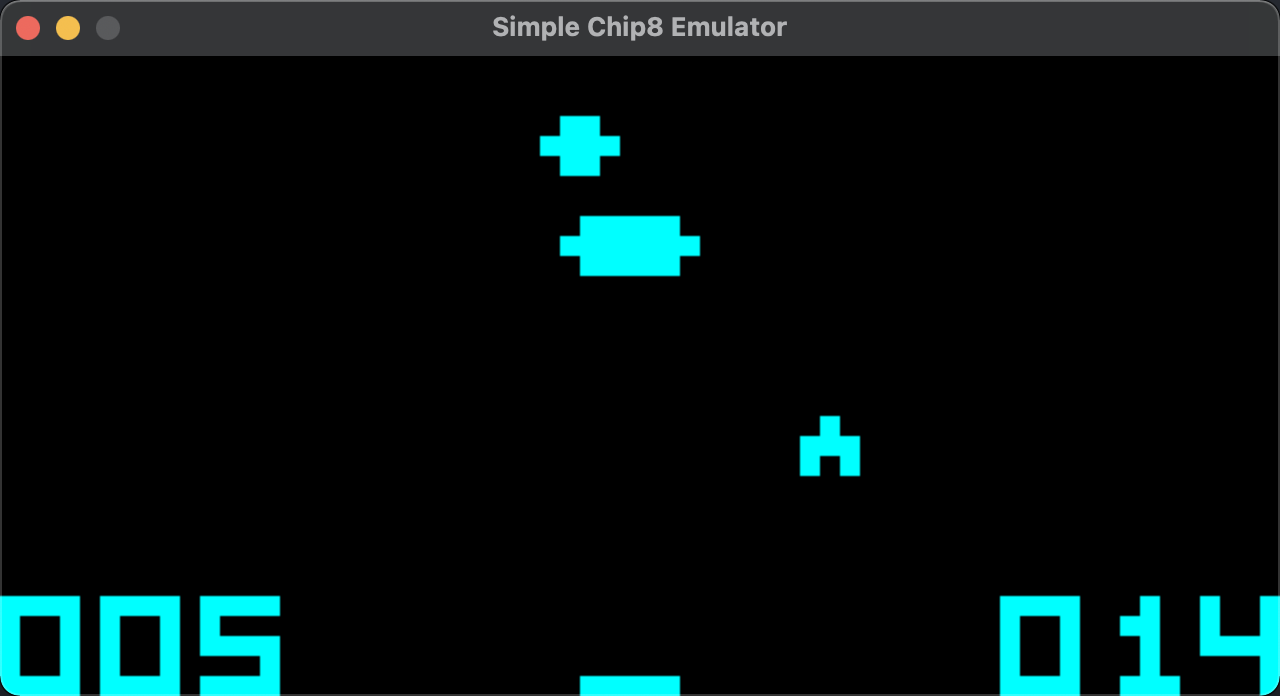

运行结果

完整的代码实现可以在 GitHub 上找到，可以自行下载并运行（需要提前安装SDL2库）
